电磁屏蔽室案例

屏蔽室类型：焊接式屏蔽室、组装式屏蔽室两种；

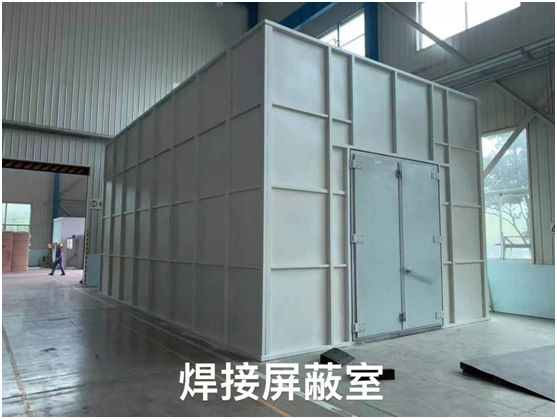

焊接式结构的屏蔽室是由不同规格模块钢板（钢板厚2~3mm）相互焊接成一体组成。根据屏蔽壳体不同部位承载力的不同而设计制作不同载面积的矩型钢龙骨作屏蔽壳体的支撑龙门框架，其最大特点就是刚强度，抗震性、稳定性以及可靠性胜于其它结构的屏蔽室，而且屏蔽效能要高得多。

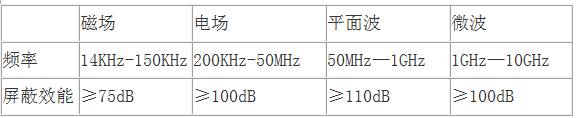

屏蔽指标：

屏蔽体选择以铁为基体的金属材料，钢板厚为2mm。地面采用相同材质厚度3mm钢板作屏蔽层。考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：钢板不平度≤4mm/M2，屏蔽体垂直度≤10mm,以及屏蔽体抗震≥8级。

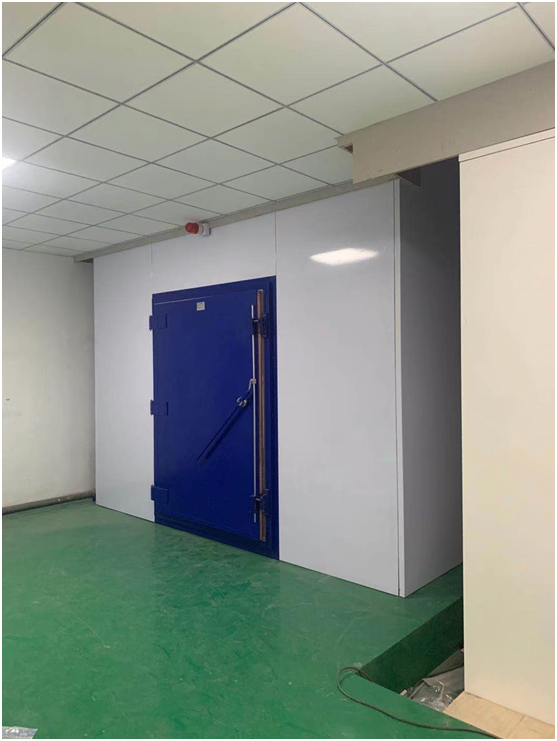

屏蔽门建议电动锁紧屏蔽门（人脸识别、指纹密码开启）

通风及空调系统：通风系统采用屏蔽室专用通风波导窗，其插入衰减与屏蔽室，指标相应；

空调屏蔽处理：空调电源的屏蔽处理：信号线的屏蔽处理：空调三管（气管、液管、滴管）的屏蔽处理。

供配电系统根据各设备用电负荷的大小、选用合适线径的供电电缆和不同容量的电源滤波器。

屏蔽室通讯系统及信号接口装置，采用多模、单模光缆均可通过专用光纤波导管引入屏蔽室内。

超5类数据线可通过屏蔽接口箱（多次波导并穿铜管处理，辅以吸波材料）处理引入屏蔽室内。

电话线进入屏蔽室可采用数据信号滤波器。

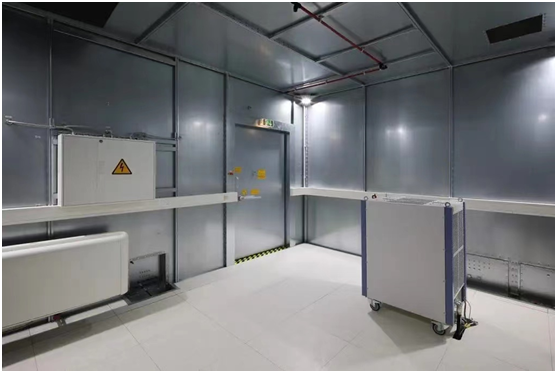

室内装饰：铝塑型扣板、铝塑微孔天花板、双面铝塑板、阻燃防水复合板等作饰面，地面采用防静电全钢活动地板，地板支架高110~300mm。
